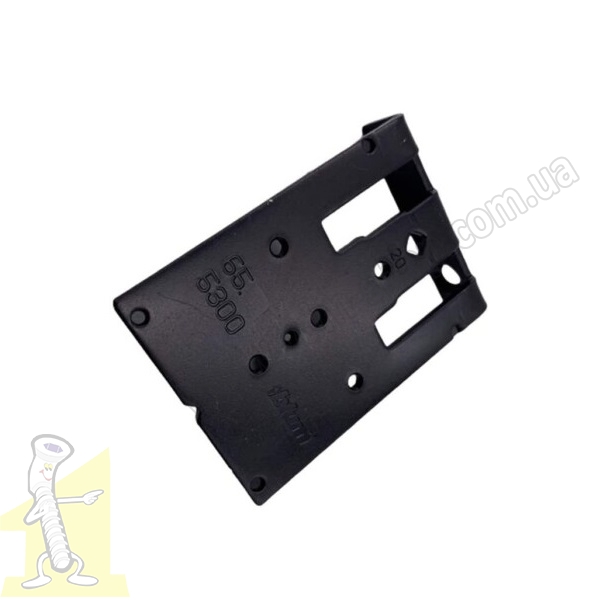

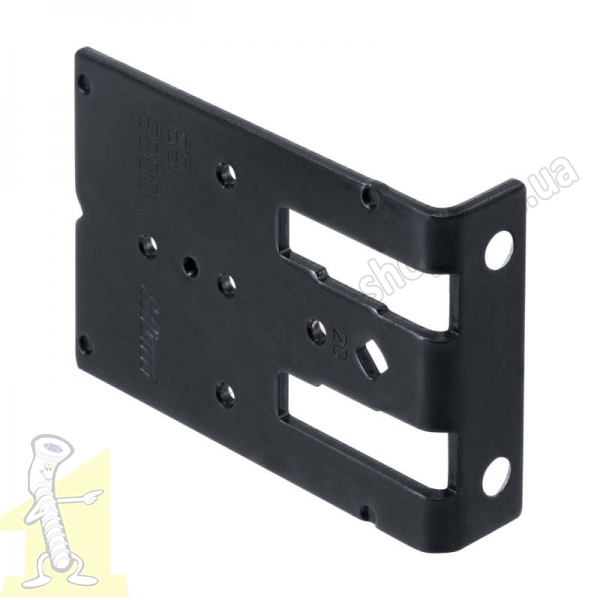

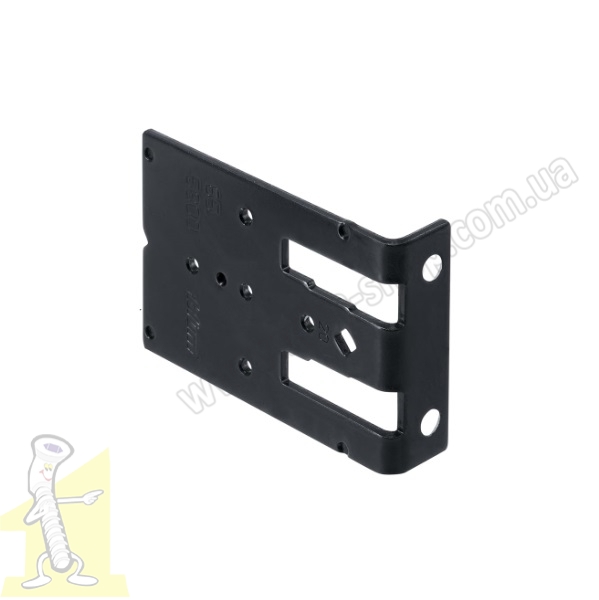

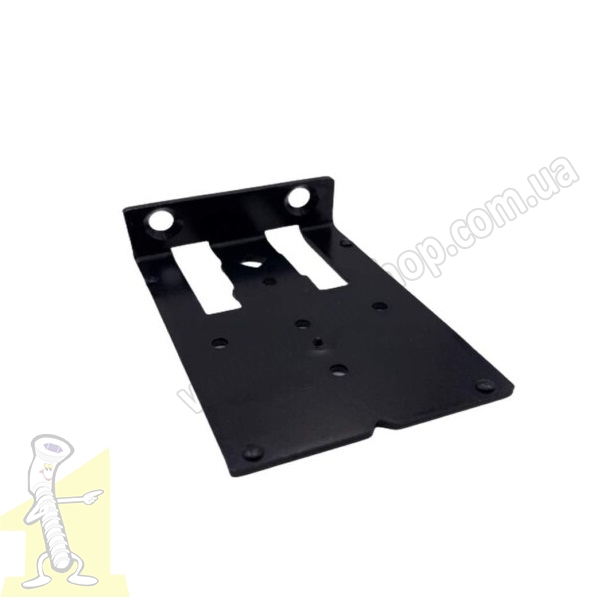

Шаблон монтажний універсальний для розмітки 65.5300 Blum
Шаблон призначений для точного свердління отворів під відповідні планки систем CLIP top, MODUL, тримачів систем BLUMOTION і TIP-ON, а також для AVENTOS HF-Top. Він забезпечує надійну фіксацію та повторюваність при серійному встановленні.
Основні характеристики шаблону Blum 65.5300 :
Матеріал: сталь
Тип отворів: Ø 2,5 мм
Сумісність: AVENTOS HF, CLIP top BLUMOTION, CLIP top, MODUL, BLUMOTION, TIP-ON для дверей

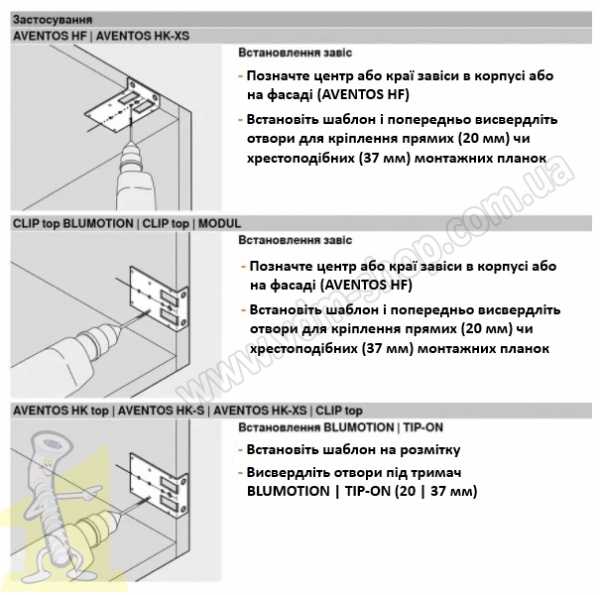

Метод використання:
Встановлення шаблону по розмітці
Свердління отворів для кріплення прямих (20 мм) чи хрестоподібних (37 мм) монтажних планок
Можливість фіксації кількох шаблонів на дерев'яній штанзі для серійного виробництва
Інструкція з використання
Розмітка: Нанесіть горизонтальну лінію на внутрішній стороні корпусу шафи на бажаній висоті встановлення монтажної планки.
Позиціонування шаблону: Прикладіть шаблон так, щоб розмітка співпала з відповідною міткою на шаблоні.

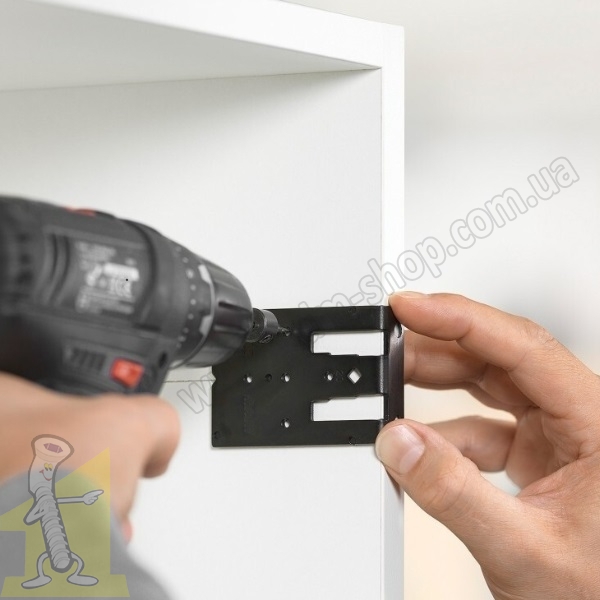

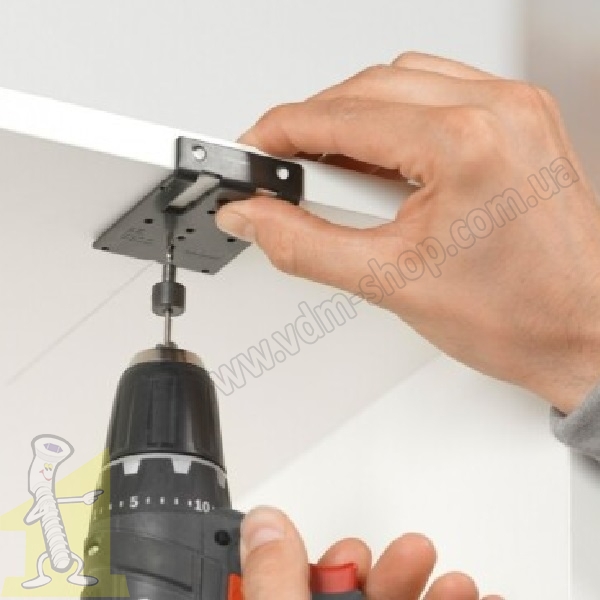

Свердління: Через отвори Ø 2,5 мм у шаблоні просвердліть направляючі отвори для кріплення монтажної планки.
Монтаж: Закріпіть монтажну планку за допомогою відповідних шурупів.
Інструмент спрощує процес розмітки та гарантує акуратний монтаж фурнітури. Підходить як для професійного, так і для приватного використання.
